Válečková vodicí patka nebo kluzná vodicí patka, který typ platí
Krátká odpověď je, že an Výtahová válečková vodicí botka je vhodnější pro vysokorychlostní osobní výtahy ve středních až výškových budovách, zatímco an Posuvná vodicí bota výtahu je staardní volbou pro nákladní výtahy a osobní výtahy s nižší rychlostí. Oba patří do širší kategorie typů vodicích botek výtahu a správný výběr závisí téměř výhradně na rychlosti vozu, vzoru zatížení a na tom, jak hladkou jízdu budova skutečně potřebuje.
Vodicí patka je umístěna mezi vodicí kolejnicí výtahu a kabinou nebo protizávažím, přičemž se obě pohybují striktně nahoru a dolů podél kolejnice, aniž by se během jízdy vychylovaly, nakláněly nebo kývaly. Tato jediná součást má přímý vliv na jízdní komfort, opotřebení kolejnice a na to, kolik údržby výtahový systém potřebuje během své životnosti.
Jak vodicí botka vlastně funguje uvnitř hřídele
Každá vodicí patka, bez ohledu na typ, se skládá ze tří hlavních částí: obložení patky, která se dotýká kolejnice, tělesa vodicí kolejnice, po které jezdí, a sedla vodicí patky, které připevňuje sestavu k rámu auta nebo rámu protizávaží. U kluzných konstrukcí může horní část také nést olejovou misku, která přivádí mazivo mezi obložení boty a povrch kolejnice, což snižuje tření a prodlužuje životnost obložení.
Základní komponenty na první pohled
- Podšívka boty, otěrová plocha, která se přímo dotýká vodicí lišty
- Těleso vodicí kolejnice, svislá ocelová dráha prochází hřídelí
- Sedák vodící boty, držák spojující botu s autem nebo protizávažím
- Olejová nádobka, přítomná u kluzných typů pro mazání obložení a kontaktu kolejnice
Jakmile jsou tyto díly sestaveny a vyrovnány, vodicí botka udržuje rám vozu omezený na jedinou vertikální dráhu, což je přesně důvod, proč na přesnosti vyrovnání během instalace záleží stejně jako na kvalitě materiálu samotné botky.

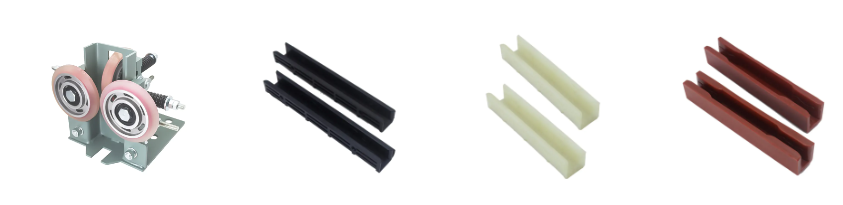

Struktura boty s válečkovým vedením a kde funguje nejlépe
Válečková vodicí patka nahrazuje pevnou posuvnou výstelku sadou rotujících koleček, která se odvalují po povrchu vodicí kolejnice, místo aby se po ní táhla. Protože se kontaktní místo spíše odvaluje, než klouže, tření prudce klesá, což vozu umožňuje jet vyšší rychlostí se znatelně menším množstvím vibrací přenášených do kabiny.
Tento valivý kontakt je hlavním důvodem a výrobce válečkových vodicích bot obvykle se zaměřuje na osobní výtahy ve vyšších budovách, kde se rychlost i kvalita jízdy zvyšují společně. Válečkové vodicí patky jsou také běžné u modernizačních projektů, kde je starší výtah modernizován na rychlejší jednotku pro cestující bez změny stávající vodicí kolejnice.
| Funkce | Typické chování |
|---|---|
| Typ kontaktu | Kontakt valivého kola podél povrchu kolejnice |
| Úroveň tření | Nízká, snižuje hromadění tepla při vyšších rychlostech |
| Potřeba mazání | Minimální, ložiska kol vyžadují pouze pravidelné kontroly |
| Společné nastavení | Středně až výškové osobní výtahy |
Struktura boty s posuvným vedením a kde funguje nejlépe
Posuvná vodicí patka udržuje pevnou výstelku v nepřetržitém kontaktu s kolejnicí, spíše než aby se po ní odvalovala. Tento design přichází ve dvou formách: pevná kluzná vodicí botka, která drží pevnou pozici vůči kolejnici, a elastická kluzná vodicí botka, která využívá pružinový mechanismus k pohlcování malých nerovností kolejnice a snižuje otřesy přenášené do vozu.
Pevné kluzné vodicí patky se používají hlavně u nákladních výtahů, kde by vůle na obou stranách patky měla zůstat konzistentní a mezera mezi obložením a horním povrchem kolejnice je obecně udržována v rozsahu 0,5 až 2 milimetry . Tato těsná a konzistentní vůle má větší význam pro nákladní aplikace, protože nerovnoměrné nakládání vytváří opakovaný boční tlak na sestavu vodicích patek.
Pevné versus elastické posuvné typy
- Pevná kluzná vodicí patka, pevná montáž, typicky spárovaná s nákladními výtahy
- Elastická kluzná vodicí botka, odpružená výstelka, běžně používaná u nízkorychlostních osobních výtahů
- Oba typy závisí na olejové nádobce v horní části boty, která udržuje podšívku mazanou
- Oba typy vyhovují středním a výškovým budovám s nižšími pojezdovými rychlostmi
Kupující porovnávající a dodavatel kluzných vodicích bot oproti volbě na bázi válečku obvykle zjistíte, že údržba kluzných typů je levnější v pomalejších systémech, protože obložení se předvídatelně opotřebovává a intervaly výměny lze snadno naplánovat kolem běžného servisu.
Porovnání rychlostního rozsahu mezi válečkovými a posuvnými typy
Rychlostní schopnost je jedinou nejjasnější dělicí čárou mezi dvěma typy vodicích patek elevátoru. Níže uvedená tabulka ilustruje obecný rozsah rychlostí, kterým je každý typ běžně přizpůsoben v projektech osobních a nákladních výtahů.
Tyto rozsahy jsou spíše obecnými průmyslovými vzory než pevnými limity, protože skutečný strop závisí na celkovém návrhu výtahového systému, nikoli na samotné vodicí patce. Vzor i tak vysvětluje, proč válečkové vodicí boty dominují expresním a výškovým osobním vozům, zatímco posuvné typy zůstávají běžné u nákladních a nízkopodlažních budov.
Rozdíly v toleranci mezi typy vodicích bot
Vůle mezi podšívkou boty a kolejnicí přímo ovlivňuje, jak velký pohyb auto zažívá ze strany na stranu. Užší, konzistentnější vůle obecně snižuje vibrace, ale vyžaduje přesnější instalaci a vyrovnání kolejnic.
Válečkové vodicí patky mají tendenci běžet s užší efektivní mezerou, protože kolo udržuje konstantní valivý kontakt s kolejnicí, zatímco kluzné patky jsou nastaveny s malou pracovní vůlí, takže obložení se během jízdy nevázne na povrch kolejnice.
Přijetí Vzor Válečkových Vodicích Bot Ve Vyšších Budovách
Vzhledem k tomu, že se výška budov a rychlost jízdy výtahů v rámci nových stavebních a modernizačních projektů zvyšovaly, poptávka se neustále přesouvala směrem k válečkovým systémům pro osobní automobily. Čára níže odráží tento obecný směrový trend spíše než pevnou statistiku.
Tento posun byl způsoben převážně dvěma faktory, které byly konzistentně uváděny v diskusích o odvětví výtahů: rostoucí očekávání ohledně plynulosti jízdy v budovách pro cestující a rostoucí podíl modernizačních projektů, které zvyšují rychlost vozů, aniž by nahradily celý železniční systém.
Srovnání výkonu napříč klíčovými faktory výběru
Volba mezi válečkovými a posuvnými konstrukcemi často spočívá ve zvážení několika výkonnostních faktorů dohromady, spíše než při výběru pouze na základě rychlosti. Radarový graf níže staví oba typy proti pěti faktorům, které kupující běžně hodnotí.
Válečkové vodicí patky obecně dosahují vyššího skóre z hlediska rychlosti, plynulosti jízdy a kontroly hluku, zatímco kluzné vodicí patky mají tendenci dosahovat vyššího skóre z hlediska jednoduchosti údržby a manipulace s nákladem pro nákladní dopravu, což je důvod, proč se nákladní výtahy stále silně spoléhají na pevné posuvné konstrukce.
Požadavky na instalaci, které ovlivňují dlouhodobý výkon
Správná instalace určuje, zda některý z typů vodicích patek po celou dobu životnosti výtahu funguje tak, jak bylo zamýšleno. Horní a spodní vodicí patky musí být instalovány na stejné vertikální linii, jakmile jsou namontovány, bez zkosení nebo zkroucení, a obě musí být zarovnány se středem sestavy bezpečnostní čelisti.
U pevných kluzných vodicích patek používaných konkrétně u nákladních výtahů by vůle na obou stranách patky měla zůstat konzistentní po celé délce pojezdu a mezera mezi obložením a horním povrchem kolejnice je obecně udržována v rámci 0,5 až 2 milimetry rozsah popsaný výše. Chybná vůle v obou směrech se rychle projeví jako nerovnoměrné opotřebení nebo drsnější jízda.
Kontrolní body instalace, které stojí za potvrzení
- Horní a spodní boty zarovnány do jedné svislé linie
- Žádné viditelné zkosení nebo zkroucení přes sedlo vodicí botky
- Zarovnání vystředěno proti bezpečnostní čelisti na obou stranách vozu a protizávaží
- Konzistentní boční vůle zachována po celé délce kolejnice
- Olejová nádobka je naplněna a funguje správně na botách posuvného typu
Odpovídající typ vodicí botky pro použití ve stavebnictví a výtahu
Volba mezi válečkovou vodicí botkou výtahu a posuvnou vodicí patkou výtahu se stává přímočarou, jakmile je jasný profil budovy a funkce výtahu. Níže uvedená tabulka shrnuje obecné modely kupujících a týmy dílů výtahů, které obvykle dodržují.
| Budova Nebo Profil Výtahu | Běžně shodný typ vodicí patky |
|---|---|
| Výškový osobní výtah | Vodicí válečková botka |
| Středový osobní výtah | Vodicí válečková botka or elastic sliding guide shoe |
| Nízkorychlostní osobní výtah | Elastická kluzná vodicí botka |
| Nákladní výtah | Pevná kluzná vodicí botka |
| Modernizace s upgradem rychlosti | Vodicí válečková botka replacement |
Týmy zařízení, které pracují na projektu výměny vodicích botek výtahu, často začínají na stejném profilu, než si vyžádají vzorky od a vlastní vodicí bota výtahu dodavatele, protože přizpůsobení stávající šířky kolejnice a rozměrů sedla boty je stejně důležité jako přizpůsobení samotného typu vodicí patky.
Rozpoznání, kdy vodicí botka potřebuje vyměnit
Vodicí botky se opotřebovávají postupně a většina týmů údržby výtahů se naučí dávat pozor na několik konzistentních varovných signálů, spíše než čekat na úplné selhání. Neobvyklý pohyb ze strany na stranu v autě, skřípavý nebo skřípavý zvuk v horní nebo spodní části rámu vozu a viditelné drážky od opotřebení na obložení bot jsou nejčastějšími prvotními indikátory.
Dodavatelské týmy, které se zabývají programem výměny vodících botek výtahu, obvykle před objednávkou požadují odpovídající rozměry pro šířku kolejnice i sedlo vodicí patky, protože i dobře vyrobená bota bude fungovat špatně, pokud nebude sedět na stávající kolejnici správně. Práce se zavedeným továrna na boty na vedení výtahu Čína založený dodavatelský vztah často zkracuje tento proces párování, protože výrobní týmy mohou odkazovat na výkresy profilu kolejnice přímo se stávajícími nástroji.
O továrně na díly pro výtahy Ningbo Yinzhou Fukangda
Továrna na díly pro výtahy Ningbo Yinzhou Fukangda byla založena v roce 2006 a nachází se v průmyslovém parku Da'ao, okres Yinzhou, město Ningbo, provincie Zhejiang, Čína. Společnost se zaměřuje na výzkum, vývoj, výrobu a prodej dílů výtahů, působí jako výrobce vodících bot pro výtahy a společnost pro vedení výtahů pro domácí i mezinárodní dodavatelské řetězce výtahů.

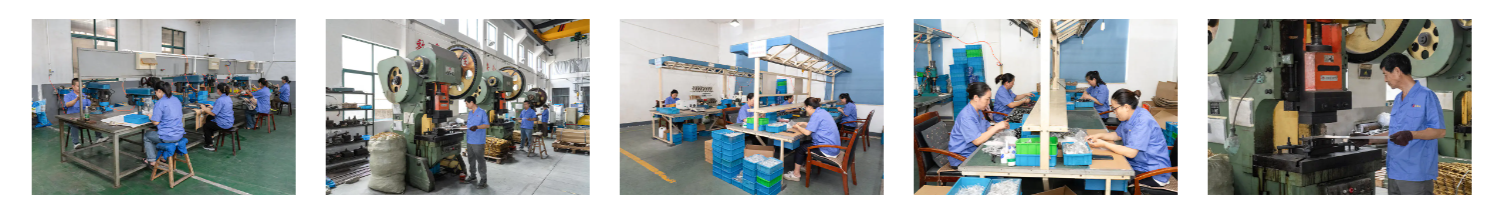

Výrobní centrum provozuje celou řadu pokročilého hardwaru a zařízení na zpracování plastů spolu s vyspělými montážními linkami a kontrolními postupy, které podporují přesnost, kvalitu a stabilní kontinuitu dodávek v každé výrobní šarži. Jako an OEM vodicí botka výtahu and Čínský výrobce vodicích bot pro výtah , Fukangda vybudovala dlouhodobou spolupráci s uznávanými značkami výtahů působícími na domácím trhu, včetně vztahů zahrnujících Hitachi, Mitsubishi, Otis, Thyssen, Guangri, Kangli, Asia Pacific, Suzuki a Singlin projektové kanály, což odráží silnou reputaci vybudovanou po léta konzistentních dodávek v odvětví dílů výtahů.
Často kladené otázky
Je to posuvné nebo rolovací zařízení namontované mezi výtahovou kabinou nebo protizávažím a vodicí kolejnicí, které udržuje pohyb omezený na jedinou vertikální dráhu.
Stabilizuje kabinu nebo protizávaží na kolejnici, čímž zabraňuje vychýlení, naklánění nebo houpání při pohybu výtahu nahoru a dolů.
Typické nastavení používá čtyři vodicí patky na rámu auta a čtyři na rámu protizávaží, umístěné v horním a dolním rohu každé z nich.
Sedadlo a tělo kolejnice jsou obvykle kovové, zatímco podšívka boty je často materiál odolný proti opotřebení navržený tak, aby snížil tření o kolejnici.
Vodicí kolejnice se dodávají v řadě standardních velikostí profilu ve tvaru T, přičemž správná velikost je zvolena na základě hmotnosti vozu, rychlosti a rozpětí kolejnic mezi držáky.
Kolejnice jsou namontovány po částech na nástěnné konzoly uvnitř hřídele, zkontrolovány na svislé vyrovnání a spojeny s příchytkami před montáží vodicích patek.
Technici měří šířku kolejnice, rovinnost pracovní plochy a svislé vyrovnání podél hřídele pomocí posuvných měřítek a kontrol přímosti na více bodech.
