Posuvná vodicí botka výtahu: Průvodce typy, výběrem a porovnáváním

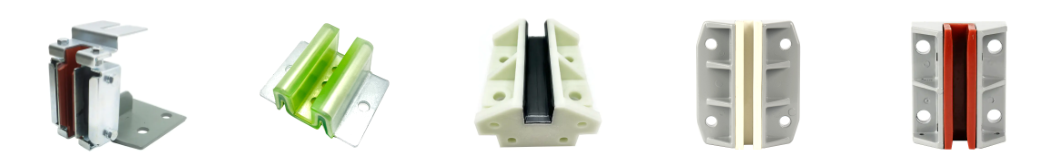

Běžné typy a vlastnosti

Kluzné vodicí patky výtahu jsou obecně seskupeny podle toho, jak absorbují nerovnosti kolejnice a podle materiálu vložky použitého v místě kontaktu. Výběr z těchto typů ovlivňuje jízdní komfort, hladinu hluku a četnost výměny vložky, takže pochopení rozdílů je praktickým prvním krokem pro každého kupujícího dílů výtahu.

Materiál vložky je jednou z nejdůležitějších vlastností každého typu, protože přímo určuje třecí chování, hladinu hluku a míru opotřebení. Mezi běžné materiály vložky patří standardní nylon, v oleji zalitý samomazný nylon a polyoxymethylen (POM), z nichž každý nabízí jinou rovnováhu odolnosti proti opotřebení, tlumení hluku a nákladové efektivity. Výběr správné kombinace typu boty a materiálu vložky se obvykle řídí rychlostí výtahu, hmotností vozu a stavem kolejnice, které jsou podrobněji diskutovány v části výběru níže.

Princip a struktura práce

Posuvná vodicí patka výtahu funguje tak, že udržuje nepřetržitý kontakt mezi vyměnitelnou vložkou a vodicí kolejnicí, když se kabina nebo protizávaží pohybuje vertikálně, omezuje boční pohyb a zároveň umožňuje volný vertikální pohyb. Struktura je záměrně jednoduchá, což je součástí toho, proč kluzné vodicí patky zůstávají spolehlivou, široce specifikovanou součástí v celém odvětví výtahů.

Během provozu se styčný kanál kolejnice obepíná kolem hlavy vodicí kolejnice ve tvaru T, přičemž vložka absorbuje tření na všech kontaktních plochách, když se vůz pohybuje. V odpružených konstrukcích umožňuje pružinový prvek vložce mírně se pohybovat dovnitř a ven, čímž kompenzuje malé nesouososti kolejnic, aniž by přenášel tvrdý náraz do rámu vozu. Protože vložka je primární složkou opotřebení, její materiál a tloušťka jsou navrženy tak, aby poskytovaly předvídatelný povrch s postupným opotřebením, který lze zkontrolovat a vyměnit dříve, než ovlivní kvalitu jízdy nebo integritu kontaktu s kolejnicí.

Aplikační scénáře a kritéria výběru

Posuvné vodicí patky výtahu se používají u osobních výtahů, nákladních výtahů a sestav protizávaží, přičemž správná konfigurace závisí především na jmenovité rychlosti výtahu, zatížení kabiny a profilu vodicí kolejnice. Správné sladění těchto proměnných ovlivňuje kvalitu jízdy, hladinu hluku a to, jak často musí týmy údržby plánovat výměnu vložky.

Jmenovitá rychlost je obecně jediným nejvlivnějším faktorem při výběru vodicích patek, protože vyšší rychlosti zvyšují jak frekvenci kontaktů s kolejnicí, tak i citlivost cestujících na přenášené vibrace. Níže uvedený prstencový graf ukazuje obecné, reprezentativní rozdělení toho, kde se kluzné vodicí patky nejčastěji používají v případech použití výtahů, což je užitečný kontext při vyhodnocování typických vzorců poptávky v portfoliu budov nebo vozovém parku.

Než se podíváte na graf, stojí za zmínku, že skutečné proporce se liší podle regionu, typu budovy a stáří výtahu, takže níže uvedená čísla je třeba chápat spíše jako obecný reprezentativní vzorec než jako přesné tržní měření. Tabulka rozděluje typické použití kluzných vodicích bot do čtyř širokých kategorií: osobní výtahy s nízkou a střední rychlostí, nákladní a nákladní výtahy, sestavy protizávaží napříč rychlostními třídami a projekty modernizace nebo výměny modernizace. Tento druh členění pomáhá ilustrovat, proč se kritéria výběru materiálu vložky tolik liší mezi aplikací pro nákladní dopravu a aplikací pro cestující běžící při vyšším pracovním cyklu.

Největším segmentem v tomto reprezentativním členění jsou osobní výtahy s nízkou a střední rychlostí, což odráží, jak široce jsou posuvné vodicí patky specifikovány v obytných a komerčních budovách, kde jmenovité rychlosti zůstávají v pohodlném provozním rozsahu pro posuvný kontakt. Nákladní a nákladní výtahy tvoří další největší segment, protože tyto aplikace obecně upřednostňují odolnost proti zatížení před hladšími jízdními vlastnostmi spojenými s válečkovými vodícími patkami. Sestavy protizávaží se jeví jako smysluplný podíl, protože kluzné vodicí patky se běžně používají na protizávažích, a to i ve výtazích, kde byla samotná kabina modernizována na vodicí patky s válečky, protože jízdní pohodlí s protizávažím je pro cestující méně důležité. Projekty modernizace a modernizace představují menší, ale stabilní podíl, což odráží probíhající cyklus výměny napříč stárnoucími vozovými parky výtahů. Tento vzor také vysvětluje, proč mnoho výrobců dílů výtahů udržuje širokou škálu stylů držáků, protože projekty modernizace často potřebují odpovídat starším OEM montážním konfiguracím od více originálních značek. Facility manažeři, kteří dohlížejí na velká portfolia výtahů, často považují za užitečné interně sledovat tento druh rozdělení použití, protože to pomáhá předpovídat, které materiály vložek a typy držáků zaznamenají největší objem výměny. Rozpoznání segmentu, do kterého daný výtah spadá, je praktickým prvním krokem před vyžádáním nabídky od výrobce nebo dodavatele vodicích bot.

Podrobné srovnání kluzných a válečkových vodicích bot

Kluzné vodicí patky a válečkové vodicí patky udržují kabinu výtahu zarovnanou s vodicí kolejnicí, ale významně se liší mechanismem, jízdními vlastnostmi a profilem údržby. Pochopení těchto rozdílů pomáhá kupujícím vyhnout se specifikaci nesprávného typu součásti pro danou jmenovitou rychlost a pracovní cyklus výtahu.

Materiál vložky je dalším hlavním srovnávacím bodem v samotných kluzných vodicích botkách, protože různé polymerové vložky nabízejí různou životnost za podobných provozních podmínek. Skládaný sloupcový graf níže porovnává relativní přínos služeb tří běžných materiálů vložky ve dvou provozních faktorech: odolnost proti opotřebení a tlumení hluku, což poskytuje kombinovaný pohled na to, jak jednotlivé materiály tyto dvě vlastnosti vyměňují.

Než se podíváte na graf, poznamenejte si, že skutečná životnost opotřebení a hladiny hluku silně závisí na stavu kolejnice, postupech mazání a pracovním cyklu výtahu, takže uvedené hodnoty představují spíše obecná relativní srovnání než pevné záruky pro jakoukoli instalaci. Tři srovnávané materiály jsou standardní nylon, olejový samomazný nylon a POM. Každý sloup je rozdělen na dva naskládané segmenty představující relativní příspěvek k odolnosti proti opotřebení a relativní příspěvek k tlumení hluku, takže celková výška sloupu odráží celkový relativní výkon napříč oběma faktory dohromady.

Graf ukazuje jasný postup od standardního nylonu přes nylon zalitý v oleji k POM, přičemž celková výška sloupku se zvyšuje jak v odolnosti proti opotřebení, tak v tlumení hluku, jak se materiály stále více specializují. Standardní nylon obvykle nabízí nejzákladnější výkonnostní profil ze tří, což je důvod, proč zůstává běžný v nákladní dopravě a aplikacích s nižším pracovním cyklem, kde nákladová efektivita komponentů převažuje nad výhodou prodloužené životnosti vložky. V oleji zalitý samomazný nylon vykazuje významné zvýšení odolnosti proti opotřebení, protože zapuštěné mazivo snižuje povrchové tření v místě kontaktu, což také přispívá k mírnému zlepšení tlumení hluku. POM vykazuje v tomto srovnání nejsilnější kombinovaný výkon, především díky vyšší vlastní tuhosti a rozměrové stabilitě, která pomáhá udržovat konzistentní kontaktní geometrii s kolejnicí po delší servisní interval. Tento vývoj ilustruje, proč projekty modernizace výtahů a osobní výtahy s vyšším provozním cyklem často specifikují POM nebo v oleji zalité nylonové vložky spíše než standardní nylon, i když standardní nylon zůstává rozumnou volbou pro aplikace s nižší poptávkou. Stojí za zmínku, že účinnost tlumení hluku je ovlivněna také kalibrací pružiny a vyrovnáním kolejnice, nikoli samotným materiálem vložky, takže výběr vložky by měl být zvážen spolu se správnými postupy instalace a seřízení. Týmy údržby, které porovnávají možnosti vložek, by si měly vyžádat pokyny výrobce ohledně očekávané životnosti opotřebení pro jejich konkrétní rychlost výtahu a pracovní cyklus, spíše než se spoléhat pouze na obecná srovnání materiálů, jako je to uvedené zde. Vzhledem k tomu, že výměna vložky je rutinní úkol údržby, mnoho kupujících standardizuje jeden materiál vložky v celém vozovém parku, aby se zjednodušilo plánování zásob a výměny.

Průmyslové trendy v kompatibilitě vodicích bot a rychlosti kolejnice

Vzhledem k tomu, že jmenovité rychlosti výtahu mají obecně stoupající trend napříč novými instalacemi, vztah mezi typem vodicí patky a rychlostí kolejnice se stává stále důležitější součástí diskusí o specifikacích. Bodový graf níže představuje obecný ilustrativní pohled na to, jak má použití kluzných a válečkových vodicích botek tendenci se rozdělovat do rozsahu jmenovitých rychlostí výtahu, a to spíše na základě obecného průmyslového pozorování než na konkrétním naměřeném souboru dat.

Než si prohlédnete tabulku, stojí za to zdůraznit, že individuální požadavky na stavbu, kvalitu kolejnic a očekávání jízdního komfortu mohou posunout daný projekt směrem k jakémukoli typu vodicích bot mimo tento obecný vzorec. Každý bod v grafu představuje obecný příklad aplikace, vykreslený s jmenovitou rychlostí na vodorovné ose a relativní prioritou požadavku na jízdu na svislé ose, aby ilustroval, kde aplikace s kluznými vodícími patkami mají tendenci se shlukovat ve srovnání s aplikacemi s vodicími patkami s válečkovým vedením.

Vzor rozptylu ukazuje aplikace kluzných vodicích bot ve světlejším odstínu, shlukující se směrem k oblasti s nižší rychlostí a nižší prioritou jízdního komfortu na grafu, zatímco aplikace kluzných vodicích bot v tmavším odstínu se shlukují směrem k oblasti s vyšší rychlostí a vyšší prioritou jízdního komfortu. Toto shlukování odráží obecný průmyslový vzor, ​​kde kluzný kontakt zůstává plně adekvátní při nižších rychlostech, protože vibrace související s třením a tvorba tepla zůstávají v ovladatelném rozsahu. S rostoucí jmenovitou rychlostí obvykle rostou i očekávání jízdního komfortu, zejména v komerčních a výškových budovách pro cestující, což posouvá preference specifikací směrem k válečkovým vodicím botkám, které snižují vibrace související s třením při vyšších rychlostech jízdy. Uprostřed grafu je viditelná přechodová zóna, kde se objevují oba typy vodicích bot, odrážející projekty v reálném světě, kde samotná rychlost neurčuje plně výběr, protože roli hrají také faktory, jako je kvalita kolejnic, způsob využití budovy a rozpočet na modernizaci. Tato přechodová zóna je důležitým podkladem pro specifikační týmy, protože ukazuje, že středorychlostní elevátory nejsou automaticky omezeny na jeden typ vodicích patek a měly by být hodnoceny spíše na základě kombinace faktorů než samotné rychlosti. Vysvětluje také, proč někteří výrobci výtahů a dodavatelé modernizace nadále specifikují dobře navržené kluzné vodicí patky, včetně typů odpružených a kompozitních vložek, a to i při rychlostech, kde jsou válečkové vodicí patky běžné, zejména když prioritou zůstává nákladová efektivita a mechanická jednoduchost. Pro kupující spravující vozové parky výtahů se smíšenou rychlostí je tento vzor užitečným výchozím bodem pro seskupování jednotek podle pravděpodobného typu vodicích botek před vyžádáním cenových nabídek od výrobce nebo dodavatele posuvných vodicích bot výtahu.

Tento druh práce s přizpůsobením aplikací těží od výrobce s rozsáhlými praktickými zkušenostmi napříč různými značkami výtahů a rychlostními třídami. Ningbo Yinzhou Fukangda Elevator Parts Factory, založená v roce 2006 a se sídlem v Da'ao Industrial Park, Yinzhou District, Ningbo City, Zhejiang Province, je výrobcem dílů výtahů a továrna specializující se na výzkum, vývoj, výrobu a prodej komponent výtahů, včetně posuvných vodicích bot. Výrobní centrum společnosti provozuje řadu hardwaru a zařízení na zpracování plastů spolu s vyspělými montážními výrobními linkami a kontrolními postupy, což podporuje konzistentní přesnost a kvalitu v rámci dodávek. V průběhu své provozní historie si společnost vybudovala zkušenosti se spoluprací s dobře zavedenými značkami výtahů, včetně Hitachi, Mitsubishi, Otis, Thyssen, Guangri, Kangli, Asia Pacific a Suzuki, což odráží širokou obeznámenost s konfiguracemi držáků a profily kolejnic používaných v různých systémech výtahů, což je zvláště důležité pro projekty modernizace a modernizace zahrnujících vozové parky výtahů různých značek.

Návod na údržbu pro dlouhodobý spolehlivý provoz

Rutinní kontrola a včasná výměna vložky jsou to, co udržuje kluzné vodicí patky konzistentní po celou dobu životnosti výtahu. Vzhledem k tomu, že vložka je navržena jako součást opotřebení, strukturovaný plán kontrol je obecně efektivnější než čekání na znatelné problémy s kvalitou jízdy, než přijmete opatření.

1. Pravidelně kontrolujte tloušťku vložky a stav povrchu, kontrolujte nerovnoměrné opotřebení, které může indikovat nesouosost kolejnice nebo nadměrný tlak pružiny.
2. Ujistěte se, že mazání kolejnice je aplikováno a udržováno v souladu s provozními požadavky výtahu, protože nedostatečné mazání urychluje opotřebení vložky kluzných patek.
3. Zkontrolujte napnutí pružiny a vůli na odpružených botkách, abyste se ujistili, že zůstávají v rozsahu nastavení stanoveném výrobcem.
4. Než se objeví viditelnější příznaky, poslouchejte neobvyklý hluk nebo vibrace během provozu, které často signalizují opotřebení vložky, nesouosost kolejnice nebo uvolněnou montážní konzolu.
5. Ověřte, že šrouby montážní konzoly zůstávají správně utaženy, protože vibrace mohou v průběhu času postupně uvolnit upevňovací prvky na sestavě vodicích botek vozu i protizávaží.
6. Vyměňte vložky proaktivně, jakmile se opotřebení blíží minimální tloušťce doporučené výrobcem, spíše než čekat, až bude narušen kontakt s kolejnicí.

Udržování jednoduchého kontrolního protokolu, který zaznamenává měření tloušťky vložky v průběhu času, usnadňuje předvídat načasování výměny a plánovat zásoby náhradních dílů, spíše než reagovat na neočekávané opotřebení. Vzhledem k tomu, že výměna vložky je ve srovnání se servisem ložisek válečkových vodicích patek obvykle rutinní a nenáročný úkol, mnoho týmů údržby ji považuje za součást standardní pravidelné servisní návštěvy. Spolupráce s výrobcem posuvných vodicích botek výtahu, který nabízí konzistentní kvalitu produktu a snadno dostupné náhradní vložky, pomáhá minimalizovat dobu, kterou výtahy stráví mimo provoz během běžné údržby.
